产品简述
我公司抑尘车标配:前对冲、后洒、侧喷、后置式工作平台、平台上有高压水炮（可 360°旋转，可调成柱状**射程 35 米，也可调成雾状**射程 15 米，(可调成： 直冲状、大雨、中雨、小雨、毛毛雨），配备优质大功率专用洒水泵，杂物过滤网，国标通用 65 型消防接口（可通过消防栓加水），2 根引水胶管。水泵、取力器、球阀、滤网均为**标准产品，主管道加粗，法兰垫、法兰盘加厚，前对冲，大通径球阀，具有性能优良，工作可靠、效率高、流量大。尾部加装雾炮能有效的对雾霾、灰尘进行有效的抑制效果。
我公司生产的多功能抑尘车，利用水雾吸附空气中的粉尘，淡化空气中的污染颗粒物浓度，达到（固尘、降尘、清洁净化空气）的效果，有效缓解城市尘粒空气污染现象并可用于公共场所（增湿、降温、消毒、除臭）。可以改善空气质量，用于降低PM10、PM2.5，被誉为PM2.5治理神器。同时也可以改善工矿作业物料堆放、建筑施工和爆破拆除引起的灰尘污染，亦可用于城市大气治理、农药喷洒、消毒等。
公告型号 | CL5120TDYBEV纯电动多功能抑尘车 | 外形尺寸 | 5140,5490x1920x2100 | |
底盘型号 | BYD112014EBEVD | 上装容积 | 8方 | |
总质量 | 11800KG | 上装电动机额定功率 | 60KW | |
整备质量 | 8230KG | 上装每小时消耗电量 | 50KWH | |
轴距 | 3850MM | 建议充电桩功率 | 120KW | |
轮胎 | 245/70R19.5 | 充电时间（建议功率下） | 约1.5小时 | |
轴数 | 2 | 底盘满载续航里程 | 230 KM | |
底盘电机**功率 | 160 KW | 电池类别 | 磷酸铁锂蓄电池 | |
电池组额定电压 | 515V | 电池品牌 | 比亚迪 | |
电池电量 | 177KWH | 燃料种类 | 纯电动 | |
纯电动抑尘车车是在纯电动二类底盘的基础上，加装低压冲洗、洒水系统、雾炮机组，由机械、液压（气路）、电器三部分合为一体的专用洒水作业车。
工作原理：采用自吸式双级离心泵，效率高、洒水宽度大、水**射程远，低压水泵由底盘变速器取力器通过传动轴直接传动。雾炮机组由底盘电池带动雾炮风扇电机、不锈钢多级离心泵，进行喷雾降尘工作。
该产品适用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业，也可用于绿化带浇花浇树；还可以作为紧急消防水车使用。
底盘采用比亚迪纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1) 动力电池布置方式采用侧挂布置，采用窄托架装配，适应各类专用上装改装需求；
(2) 驾驶室标配中控锁，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
(3) 整车轻量化设计，**总质量为11800kg；
(4) 搭载177kWh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
(5) 配备大功率上装取电接口，满足各类专用车上装电动化需求。另外，比亚迪专用车上装直接省去取力口，直接用电机带动。
性能特点
(1) 采用知名品牌自吸式双级离心泵，质量稳定可靠，扬程大，质量稳定可靠，上装电机取力传动；
(2) 前冲圆锥喷嘴，自动**，操作方便灵活冲洗路面宽度可覆盖8条车道；后洒圆柱喷嘴，喷出均匀的扇形水雾，宽度可到10m，能有效抑制路面灰尘；
(3) 360°旋转的后置水炮，可设置成柱状或雾状出水，射程超过38米；
(4) 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。
(5) 雾炮机组直接由底盘电池提供动力，没有副发电机组，比传统柴油车更节能，大大降低噪音污染。
(6) 雾炮水泵为不锈钢多级离心泵，免维护，流量大。
(7) 雾炮风扇电机由知名品牌大功率电机，风力更大，射程更远。
我公司抑尘车优势
1、罐体耐用：罐体采用有限元分析方法优化设计，充分利用车载空间，水罐容积大，并通过了严格的可靠性试验，罐体内部做防腐防锈处理，更加经久耐用，延长使用寿命3-5年；罐体与大梁焊接牢固，更稳定。
2、电路安全：雾炮电控箱线路，专业电工组装，更安全，安全系数比较高，不易漏电、短路，不比小厂，喷雾机设有紧急停止按钮，操作安全可靠。
3、自主**:雾炮具有自主**,结构紧凑,射程远,雾粒细小,覆盖面积大,可手动或遥控操纵。
车辆特点及性能
1、功力强、射程远、穿透力强、雾粒附着力强、覆盖范围广、可以实现精量喷雾。
2、二次雾化技术，采用了一种特定的起涡轮风助装置改变风向使之与雾粒的流动方向形成一个夹角，促进水雾化充分
3、遥控/手动兼容，启动快捷，使用安全，灵活方便，性价比高。
4、工作效率高、喷雾速度快;对容易引起尘埃的堆场喷水除尘时，喷出的雾粒细小与飘起的尘埃接触时，形成一种潮湿雾状体，能快速将尘埃抑制降沉，雾量沉降率可达95%。
5、当雾滴从喷嘴中喷出后在喷雾区域被高速高压气流进一步破碎，并使雾滴的速度逐渐增加，提高了雾化程度，雾化一般可达到约50-150um直径大小的雾滴。 配套动力灵活，既可用三相380V的市电，也可配套发电机组供电。
6、耗水量相比其它抑尘喷洒设备可节约70%～80%(喷**、洒水车)，且水雾覆盖粉尘面积远远大于其它抑尘喷洒设备。
7、整车靓丽，结构紧凑，布局合理，部件做工精细，产品配置完善，操作性能好。
8、射程远，覆盖面积大，雾粒细小，与飘起的尘埃接触时，形成一种潮湿雾状体，能快速将尘埃抑制降沉。
9、适用范围广，工作效率高，可边行驶边喷雾，喷雾速度快，对尘埃有较强的穿透力和雾珠附着力，能有效地节约用水量和减少环境污染。
10、微电机**水平旋转，液压马达**俯仰角度，变换角度速度快。

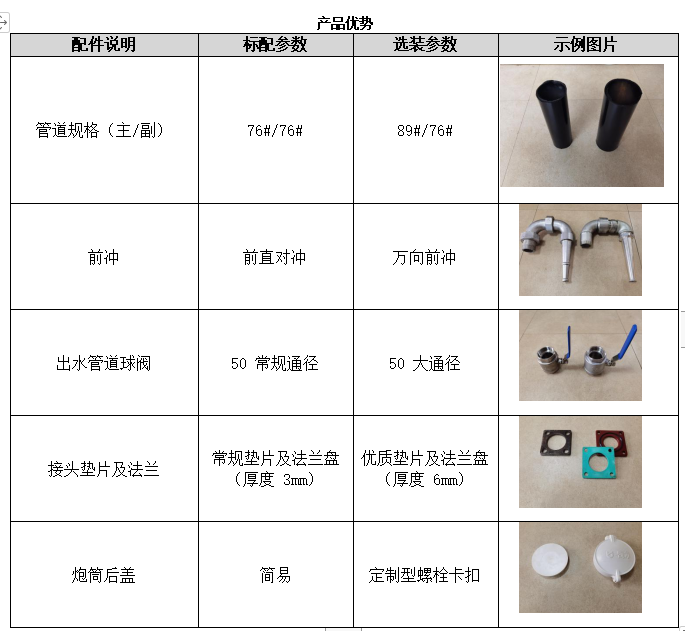

11、车辆配置全新升级，主管道加粗、万向前冲、50 的大通径球阀。
总质量（kg） | 11800 | 轴距（mm） | 3850 | |
整车电量（kWh） | 177.74 | 电机**功率（kw） | 160 | |
整车电压平台（V） | 515 | 电机型号 | TZ365XSC07 | |
**车速（km/h） | 95 | **爬坡度 | 30% | |
接近角/离去角（°） | 19/11 | **小转弯半径（mm） | 7 | |
**小离地间隙（mm） | 160 | 上装配电功率（kw） | 60 | |
前后桥承载（t） | 3.5/7.5 | 充电时间（h） | 2h | |
续驶里程（工况法km） | 230 | 轮胎规格 | 245/70 R19.5 | |
驱动电机 | 直驱电机 | 转向系统 | EHPS(电动液压助力) | |
充电型式 | DC100kw | 方向盘 | 无按键四幅方向盘 | |
电池型式 | 磷酸铁锂电池 | 转向管柱 | 四向可调 | |
驻车型式 | 气动手刹 | 制动型式 | 气压 | |
驾驶室型式 | 平头平顶单排 | 制动器 | 前后鼓式 | |
驾驶室翻转型式 | 手动 | 轮胎 | 无内胎子午线轮胎 | |
驾驶室悬置 | 橡胶悬置 | 车窗 | 手动 |
罐体参数 | 罐体厚度 /涂层 | 4.5mm/（罐体内部做防腐防锈涂层） | ||
水罐公告**容积（m³） | 8 | |||
罐体材质 | Q235碳钢（选装不锈钢罐体） | |||
上装电机 | 类型 | 永磁同步电机 | ||
冷却方式 | 水冷 | |||
专用参数 | 管路直径（mm） | 主管路65#，副管路50# | ||
驱动方式 | 永磁同步电机驱动，可根据需要实时调速，取力操作与底盘行驶系统无任何关联，用车体验感**。 | |||
低压水泵 | 型式 | 双级叶轮离心式 | ||
品牌 | 龙晟 | |||
型号 | 40/50； | |||
扬程 | 50m； | |||
水阀 | 气控球阀 | |||
洒水宽度（m) | ≥10 | |||
冲洗宽度（m) | ≥18 | |||
洒水速度（km/h） | 7~20 | |||
水炮射程（m） | ≥35 | |||
作业时间（h） | 1-2 | |||
罐体右侧花洒 | 选装 | |||
上下喷雾 | 选装 | |||
卷盘 | 选装 | |||
整车公告参数：
整车公告技术参数 | |||
产品** | 程力牌 | 公告批次 | 338 |
产品名称 | 纯电动多功能抑尘车 | 产品型号 | CL5120TDYBEV |
总质量(Kg) | 11800 | 罐体容积(m3) | |
额定载质量(Kg) | 3375 | 外形尺寸(mm) | 6955,7455x2330x2650 |
整备质量(Kg) | 8230 | 货厢尺寸(mm) | xx |
额定载客(人) | 准拖挂车总质量(Kg) | ||
接近角/离去角(°) | 19/11 | 前悬/后悬(mm) | 1205/1900 |
轴荷(Kg) | 3650/8150 | **车速(Km/h) | 85 |
备注 | ABS型号:CM4XL-4S/4M;ABS生产企业:广州瑞立科密汽车电子股份有限公;储能装置种类:磷酸铁锂蓄电池;储能装置生产企业:汕尾比亚迪汽车有限公;选装描述:随底盘选装铝制轮辋,宽轮眉;侧后防护情况:防护装置材料Q23**,左右侧面防护焊接连接,后防护焊接连接,后防护离地高度420mm,后部防护装置的断面尺寸为:60×120(mm);专用功能及装置:水泵,远程射雾器,储液箱,洒水系统,主要用途为抑尘、降霾、除尘等;后伸尺寸:当雾炮横向放置时,后伸量为0mm对应总长:6955mm,纵向放置时后伸量为500mm对应总长:7455mm;其他说明:驱动电机类型:永磁同步电机,额定功率95kW,峰值功率160kW,生产企业:精进电动科技股份有限公司; | ||
底盘技术参数 | |||
底盘型号 | BYD112014EBEVD | 底盘品牌 | 比亚迪牌 |
生产企业 | 比亚迪汽车工业有限公司 | 生产地址 | 深圳市坪山新区坪山横坪公路3001号 |
轴数 | 2 | 轮胎数 | 6 |
轴距 | 3850 | ||
轮胎规格 | 245/70R19.5 | ||
钢板弹簧片数 | 4/7,4/4+3 | ||
前轮距(mm) | 1840 | 后轮距(mm) | 1800 |
燃料种类 | 纯电动 | 排放依据标准 | |
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
TZ365XSC07 | 精进电动科技股份有限公司 | - | 160 |

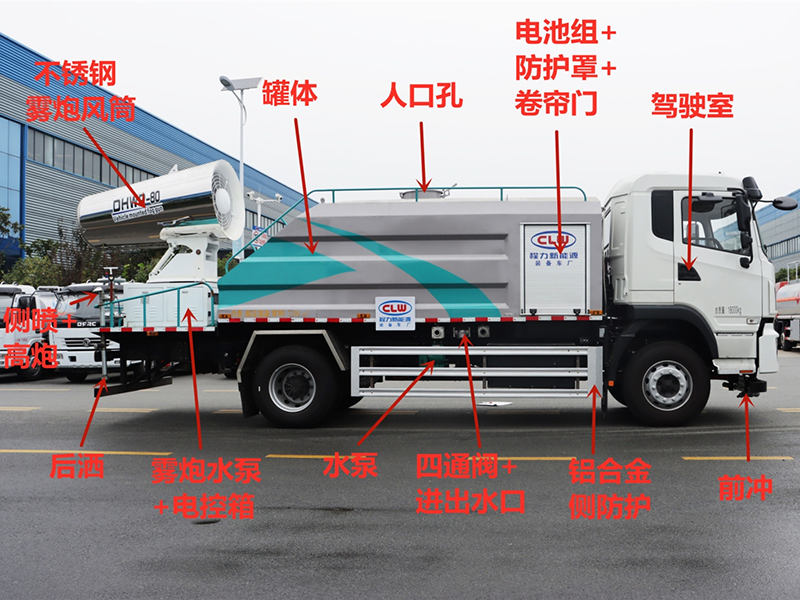

整车基本结构分解

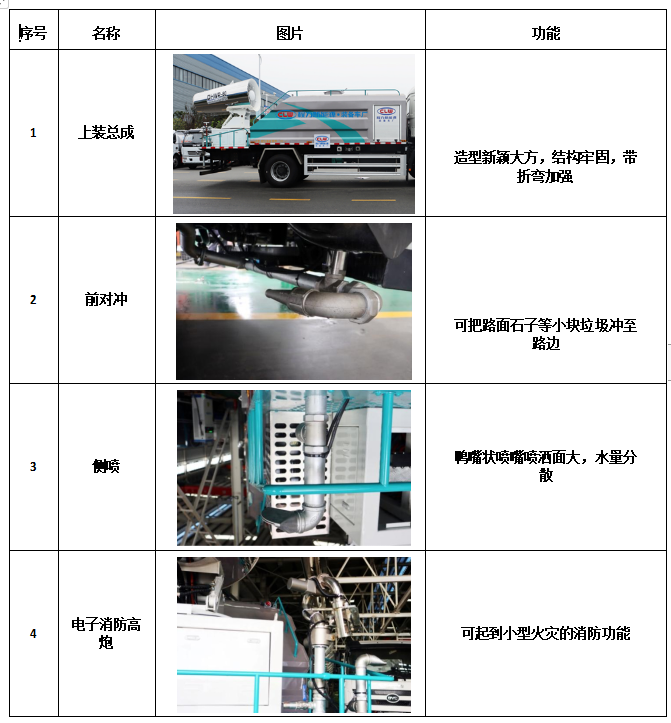

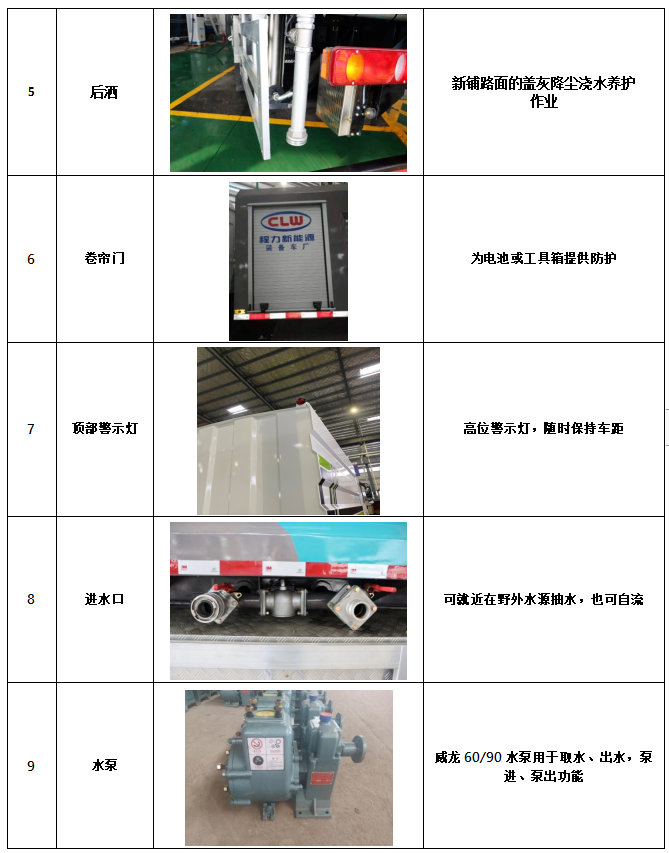

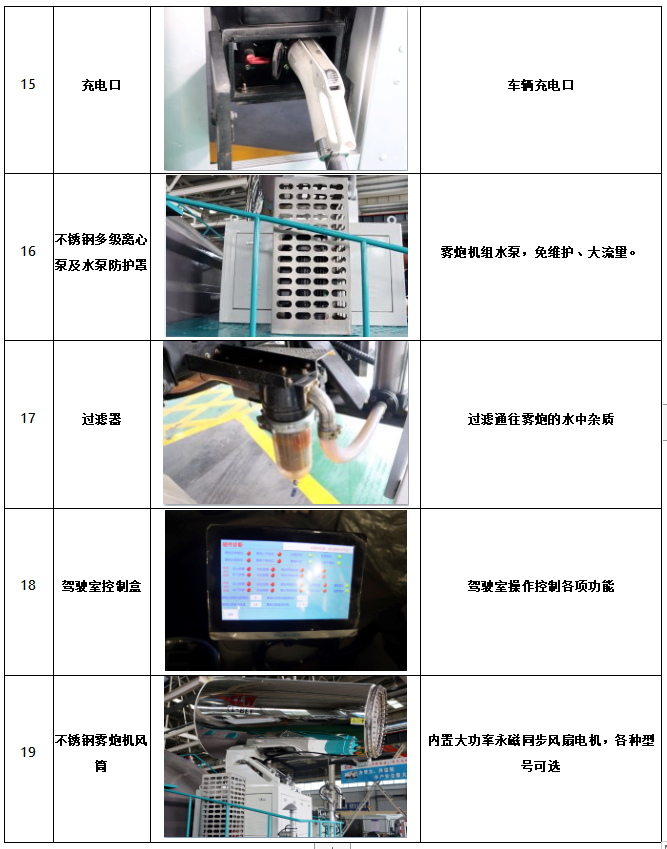

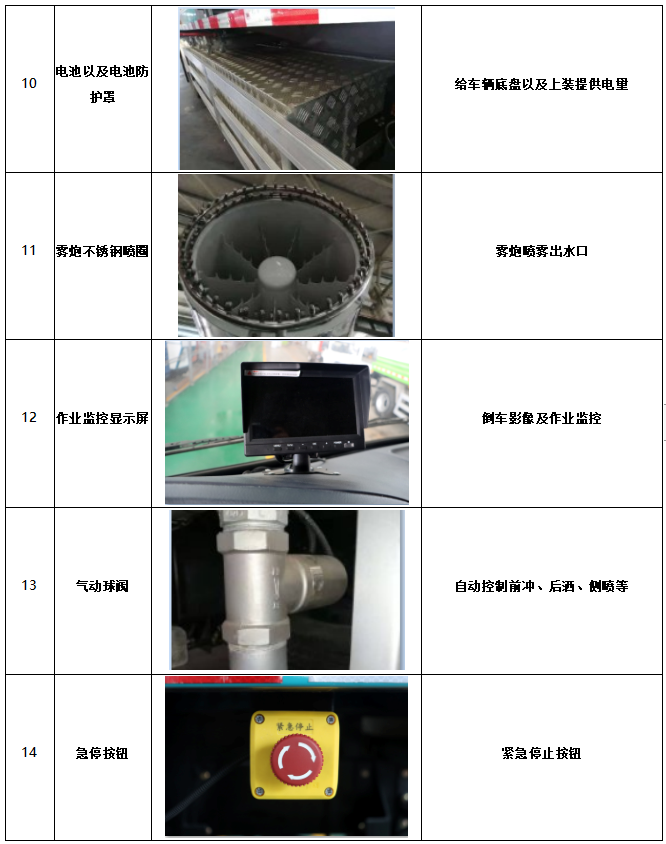

整车配件图解
（1）汽车底盘和配套泵的维护保养按相应的使用说明书进行。
（2）车辆使用前应按汽车使用说明书的要求进行磨合。
（3）润滑系统保养：车辆每行驶5000km－10000km时就需清洗保养一次，在遇到发动机噪音过大，加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物，这样可以避免机油高温下的氧化稠化，能有效的减少发动机部件的磨损，从而延长发动机寿命，提高发动机动力。
（4）冷却系统保养：车辆在冬夏换季时应清洗保养一次，希望您正常行驶中每6个月至8个月清洗保养一次，或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（5）燃油系统保养：车辆每行驶800km-1000km时需清洗保养1次，或当你发觉引擎喘抖，迟滞和加速不良，冒黑烟，无力、费油时清洗保养1次。要清除系统内部的胶质和积碳，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（6）变速箱保养：车辆每行驶800km－1000km时清洗保养一次，或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物，恢复密封垫和O型圈的弹性，使变速箱换档平顺，提高动力输出，彻底更换旧的自动变速箱油。
（7）动力转向系统保养：车辆每行驶1000km－2000km清洗需保养一次，或遇转向困难系统渗漏，更换动力转向机配件后，也须清洗保养一次。清除系统中有害的油泥、漆膜，清除低温时的转向困难，制止并预防动力转向液的渗漏，清除转向噪音，彻底更换旧的制动转向液。
（8）制动系统保养：车辆每行驶800km清洗保养一次，或遇ABS反应过早，过慢时清洗保养一次。清除系统中有害的油泥漆膜，清除超高温或超低温时工作失灵的危险，有效防止制动液变质过期，彻底更换旧的制动液。
（1）免费维修方案以及期限？ 1、跟踪服务时间：终身； 2、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费； 3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员； 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除，无故障积极预防。
（2）免费后期配件供应价格方式？ 1、方式：在所在地技术服务站统一供货,根据用户要求由厂方直接发货； 2、配件只收工本费,不加其他费用。
（3）售后服务方式？ 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式，详见底盘《保养手册》。 专用装置部分的维修，可采用电话、传真的联系方式，供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
（4）技术培训方案？ 供货方负责在交车给用户使用前，在用户所在地免费培训设备使用人员，主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
（5）我们是外地的，能不能送车？ 购车流程规定客户可以在网上订购，签订购车合同。预付定金。在规定时间内送车到客户指定地点，客户验车合格付全款。
（6）到厂自提车时间？ 自提时间：周一至周日，08:00 － 19:00（部分自提点工作时间为9:00-18:00，如遇国家法定节假日，则以新闻发布放假时间为准，请大家届时关注）
（7）我们这里有没有销售点？想看车怎么办？ 专用车不同于小轿车之类的在全国各地设立销售公司4S店，这是由专用车的特殊性决定的。利用现在发达的商务网络，客户只要来电来函下订单，按照购车流程进行购车，会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求，为每位用户打造高品质、个性化的专用车，欢迎您来实地考察生产实力及产品工艺，我们会为您提供优质的服务！
