纯电动专用车优点:
(1)零排放。纯电动汽车使用电能,在行驶中无废气排出,不污染环境。
(2)能源利用率高。有研究表明,同样的原油经过粗炼, 送**电厂发电,经充入电池,再由电池驱动汽车,其能量利用效率比经过精炼变为汽油,再经汽油机驱动汽车的要高。
(3)结构简单。因使用单一的电能源,省去了油箱、发动机、变速器、冷却系统和排气系统,相比传统汽车的内燃汽油发动机动力系统,其结构大为简化。
(4)噪声小。在行驶过程中振动及噪声小,车厢内外十 分安静。
(5)原料广。使用的电力可以从多种一次能源获得,如煤、核能、水力等,解除了人们对石油资源日见枯竭的担心。
(6)移峰填谷。对于发电企业和电力公司来说,电动汽车的电池可在夜间利用电网的廉价"谷电"进行充电,可以 平抑电网的峰谷差,使发电设备日夜都能充分利用,从而大大提高经济效益。

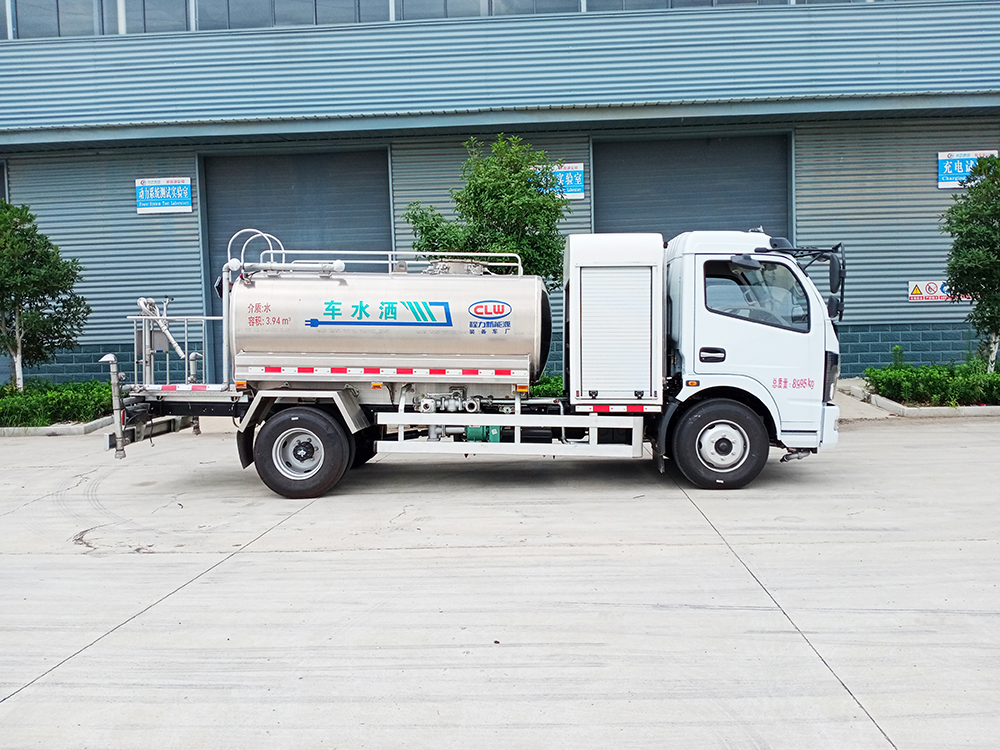

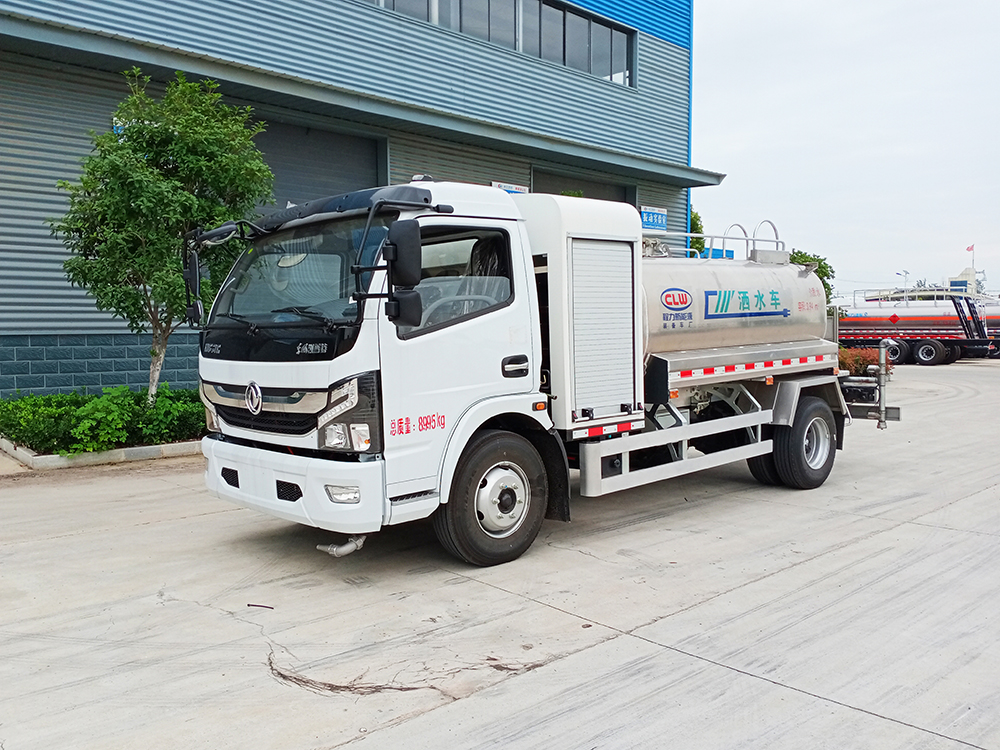

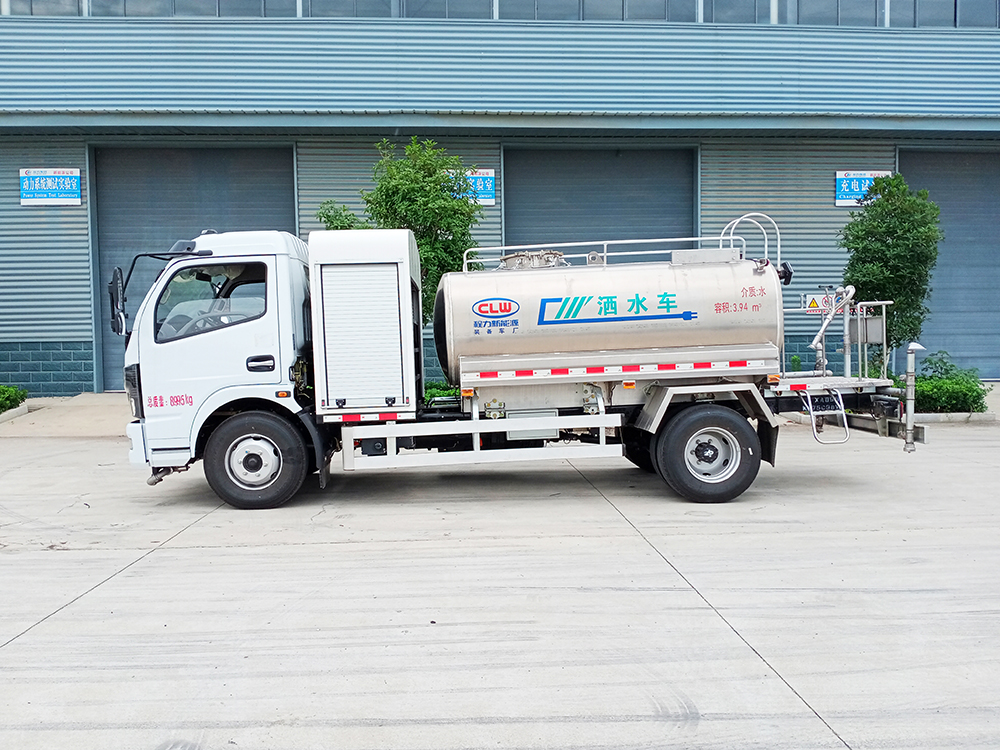

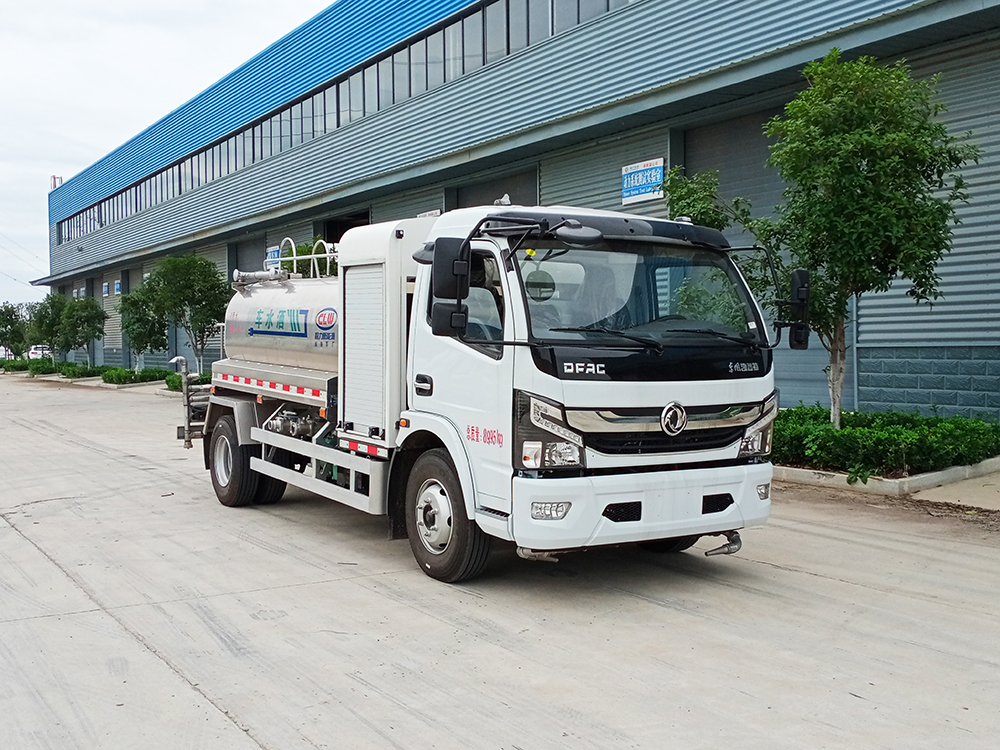

东风纯电动洒水车基本参数:
东风5方纯电动洒水车整车型号CL5093GSSBEV,底盘型号:EQ1090KACEV,3800mm轴距,磷酸铁锂电池,永磁同步电机,整车电量144kwh,充电时间1.5h,满载工况行驶里程300km。
上装容积4.7立方,罐体采用优质合金材质,铝合金后平台、铝合金侧防护,40-50洒水水泵,全自动前冲、后洒、高炮,可在驾驶室一键操作洒水功能。高炮射程可达35米以上。
公告型号 | CL5093GSSBEV型纯电动洒水车 | 外形尺寸 | 6810x2160x2555 | ||
底盘型号 | EQ1090KACEV | 上装容积 | 5方 | ||
总质量 | 8995 KG | 上装电动机额定功率 | 18KW | ||
整备质量 | 5050 KG | 上装每小时消耗电量 | 15KWH | ||
轴距 | 3800 MM | 建议充电桩功率 | 120KW | ||
轮胎 | 8.25R16LT 14PR,9.5R17.5 14PR | 充电时间(建议功率下) | 约1.5小时 | ||
轴数 | 2 | 底盘满载续航里程 | 300KM | ||
底盘电机**功率 | 145 KW | 电池类别 | 磷酸铁锂蓄电池 | ||
电池组额定电压 | 444V | 电池品牌 | 中航锂电 | ||
电池电量 | 144 KWH | 燃料种类 | 纯电动 |
纯电动洒水车是在纯电动二类底盘的基础上,加装低压冲洗、洒水系统,由机械、液压(气路)、电器三部分合为一体的专用洒水作业车。
工作原理:采用自吸式双级离心泵,效率高、洒水宽度大、水**射程远,低压水泵永磁同步电机直接传动。
该产品适用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业,也可用于绿化带浇花浇树;还可以作为紧急消防水车使用。
底盘采用东风纯电动二类底盘,各总成匹配合理,完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点:
(1) 动力电池布置方式采用侧挂布置,采用窄托架装配,适应各类专用上装改装需求;
(2) 驾驶室标配中控锁,MP5,包裹式航空气囊减震座椅,高密度海绵,设置杯托、卡槽、储物盒等10余处储物空间,带来舒适驾乘体验;
(3) 整车轻量化设计,**总质量为8995kg;
(4) 搭载144kWh大容量动力电池,满足各类环卫清洗车、垃圾收运车使用需求,动力电池标配水循环热管理系统,满足车辆在各种环境条件下使用需求;
(5) 配备大功率上装取电接口,满足各类专用车上装电动化需求。
性能特点
(1) 采用知名品牌自吸式双级离心泵,质量稳定可靠,扬程大,质量稳定可靠,上装电机取力传动;
(2) 前冲圆锥喷嘴,自动**,操作方便灵活冲洗路面宽度可覆盖8条车道;后洒圆柱喷嘴,喷出均匀的扇形水雾,宽度可到10m,能有效抑制路面灰尘;
(3) 360°旋转的后置水炮,可设置成柱状或雾状出水,射程超过35米;
(4) 零污染、低噪音,有效的保护环境,节约燃油能源,使用成本更低。
项目 | 参数 | 备注 | ||
车型 | 9T中卡底盘 | / | ||
底盘尺寸(mm) | 6238,6738*2150*2360 | / | ||
轴距(mm) | 3300/3800 | / | ||
前/后悬(mm) | 1123/1815 | / | ||
前/后轮距(mm) | 1760/1630 | / | ||
二类底盘整备质量(kg) | 3900 | / | ||
**总质量(kg) | 8995 | / | ||
**车速(km/h) | 90 | / | ||
续驶里程(km) | 300 | 满载40km/h等速 | ||
充电时间(min) | 30 | 20%-90%soc | ||
0-50km加速性能(s) | ≤12 | 满载 | ||
制动性能 | 制动距离(m) | ≤8.5 | 满载30km/h初速度 | |
平均减速度(m/s2) | ≥6 | |||
制动稳定性 | 不超过3m试验通道 | |||
驻车制动坡度(%) | ≥18 | 满载 |
底盘配置表
系统 | 项目 | 配置情况 |
车型 | 9T中卡底盘 | |
车身 | 驾驶室 | 东风凯普特K系列2018款单排驾驶室 |
乘载人数 | 3 | |
电机 | 类型 | 永磁同步 |
额定/峰值功率(kW) | 80/145 | |
额定/峰值扭矩(Nm) | 611/1800 | |
额定/峰值转速(rpm) | 1250/3500 | |
冷却方式 | 水冷 | |
电控 | 集成**器 | 包含MCU、油泵DC/AC、气泵DC/AC、DC/DC、PDU、上装取电接口 |
冷却方式 | 水冷 | |
动力电池 | 电池电量(kWh) | 144.86 |
电芯类型 | 磷酸铁锂 | |
温控系统 | 标配加热带 | |
底盘系统 | 车架幅面尺寸(mm) | 192*65 |
车架宽度(mm) | 800 | |
前板簧 | 8 | |
后板簧 | 10+7 | |
减震器 | 双向筒式减震器 | |
前桥 | 3t工字梁前桥 | |
后桥 | 6.5t冲压焊接整体式后桥 | |
主减速比 | 5.29 | |
轮胎规格 | 8.25R16LT 14PR, 9.5R17.5 14PR | |
方向机类型 | 机械循环球式 | |
方向助力型式 | 电动液压助力 | |
制动型式 | 气制动 | |
行车制动器 | 鼓式制动器 | |
驻车制动器 | 弹簧储能式 | |
功能配置 | 空调 | 单冷空调+PTC暖风 |
安全配置 | ABS | |
其他功能 | 数据采集终端(T-box);液晶CAN仪表;倒车雷达;定速巡航 | |
底盘特点说明
1、9吨纯电动中卡底盘电池布置方式可选为侧挂或后背,适应各类专用上装改装需求;
2、驾驶室标配电动门窗,中控锁,包裹式航空座椅,高密度海绵,设置杯托、卡槽、储物盒等10余处储物空间,带来舒适驾乘体验;
3、整车轻量化设计,**总质量为8995kg;
4、搭载144.86kWh大容量动力电池,满足各类专用作业车长时间作业需求;
罐体参数 | 罐体厚度 | 4mm | ||
罐体尺寸(mm) | 1643×1100×3100 | |||
水罐公告有效容积/**容积(m³) | 3.93/4.7 | |||
罐体材质 | 合金 | |||
上装电机 | 类型 | 永磁同步电机 | ||
冷却方式 | 水冷 | |||
专用参数 | 管路直径(mm) | 50# | ||
驱动方式 | 永磁同步电机驱动,可根据需要实时调速,取力操作与底盘行驶系统无任何关联,用车体验感**。 | |||
低压水泵 | 型式 | 双级叶轮离心式 | ||
品牌 | 龙晟 | |||
型号 | 40/50; | |||
扬程 | 50m; | |||
水阀 | 气控球阀 | |||
洒水宽度(m) | ≥14 | |||
冲洗宽度(m) | ≥18 | |||
洒水速度(km/h) | 7~20 | |||
水炮射程(m) | ≥35 | |||
作业时间(h) | 1-2 | |||
罐体右侧花洒 | 选装 | |||
上下喷雾 | 选装 | |||
卷盘 | 选装 |
整车技术参数 | ||||
产品** | 程力牌 | 公告批次 | 344 | |
产品名称 | 纯电动洒水车 | 产品型号 | CL5093GSSBEV | |
总质量(Kg) | 8995 | 罐体容积(m3) | 3.93 | |
额定载质量(Kg) | 3750 | 外形尺寸(mm) | 6810x2160x2555 | |
整备质量(Kg) | 5050 | 货厢尺寸(mm) | xx | |
接近角/离去角(°) | 21/12 | 前悬/后悬(mm) | 1123/1887 | |
轴荷(Kg) | 3000/5995 | **车速(Km/h) | 90 | |
备注 | ABS型号:CM4XL-4S/4M;ABS生产企业:广州瑞立科密汽车电子股份有限公司;储能装置种类:磷酸铁锂蓄电池;储能装置生产企业:江西星盈科技有限公司;中航锂电科技有限公司;侧后防护情况:侧防护及后防护装置的材质都为铝合金100,连接方式为螺栓连接;后部防护装置断面尺寸为120mm×50m,离地高度为470mm;罐体有效容积(立方米)、罐体外形尺寸(mm):介质:水,密度:1000千克/立方米;该车选用底盘3800mm轴距;罐体有效容积3.93立方米,罐体外形尺寸(长轴×短轴×长度)(mm): 1643×1100×3100;专用功能及装置:该车装有水罐、水路系统、喷洒工作装置、作业平台,用于路面洒水降尘作业;其他说明:电机的额定/峰值功率分别为:80kW/145kW; | |||
底盘技术参数 | ||||
底盘型号 | EQ1090KACEV | 底盘品牌 | 东风牌 | |
生产企业 | 东风汽车股份有限公司 | 生产地址 | 湖北省襄阳市 | |
轴数 | 2 | 轮胎数 | 6 | |
轴距 | 3300,3800 | |||
轮胎规格 | 8.25R16LT 14PR,9.5R17.5 14PR | |||
钢板弹簧片数 | 8/10+7 | |||
前轮距(mm) | 1760 | 后轮距(mm) | 1630 | |
燃料种类 | 纯电动 | 排放依据标准 | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) | |
TZ290XSZ | 成都中车电机有限公司 | 0 | 145 |

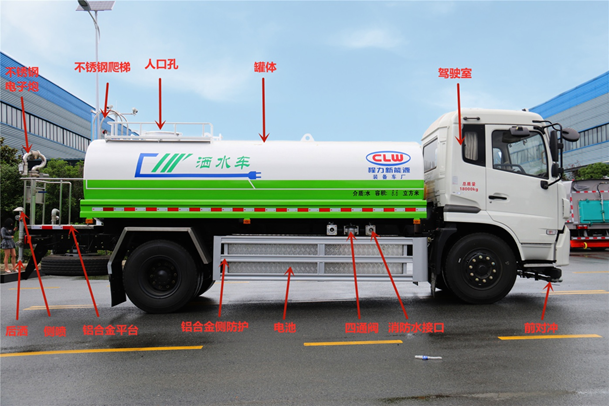

整车基本配件图解
作业监控显示屏:可监控后平台电子高炮的工作状态。 | ![]() |
左右箭头指示灯**器:**左右箭头灯、**示灯 | ![]() |
驾驶室**器:**车辆洒水功能 | ![]() |
气控阀 | ![]() |
**器保护罩 | ![]() |
气泵电机 | ![]() |
水泵、水泵保护罩 | ![]() |
铝合金侧防护 | ![]() |
四通阀、自排口、消防水栓 | ![]() |
充电插口 | ![]() |
气动球阀 | ![]() |
作业监控摄像头以及**示灯 | ![]() |
电子高射水炮 | ![]() |
后洒 | ![]() |

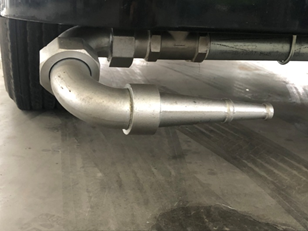

前对冲 | ![]() |
电机 | ![]() |
电池 | ![]() |
(1)汽车底盘和配套泵的维护保养按相应的使用说明书进行。
(2)车辆使用前应按汽车使用说明书的要求进行磨合。
(3)润滑系统保养:车辆每行驶5000km-10000km时就需清洗保养一次,在遇到发动机噪音过大,加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物,这样可以避免机油高温下的氧化稠化,能有效的减少发动机部件的磨损,从而延长发动机寿命,提高发动机动力。
(4)冷却系统保养:车辆在冬夏换季时应清洗保养一次,希望您正常行驶中每6个月至8个月清洗保养一次,或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,彻底更换旧的冷却液。
(5)燃油系统保养:车辆每行驶800km-1000km时需清洗保养1次,或当你发觉引擎喘抖,迟滞和加速不良,冒黑烟,无力、费油时清洗保养1次。要清除系统内部的胶质和积碳,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,彻底更换旧的冷却液。
(6)变速箱保养:车辆每行驶800km-1000km时清洗保养一次,或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物,恢复密封垫和O型圈的弹性,使变速箱换档平顺,提高动力输出,彻底更换旧的自动变速箱油。
(7)动力转向系统保养:车辆每行驶1000km-2000km清洗需保养一次,或遇转向困难系统渗漏,更换动力转向机配件后,也须清洗保养一次。清除系统中有害的油泥、漆膜,清除低温时的转向困难,制止并预防动力转向液的渗漏,清除转向噪音,彻底更换旧的制动转向液。
(8)制动系统保养:车辆每行驶800km清洗保养一次,或遇ABS反应过早,过慢时清洗保养一次。清除系统中有害的油泥漆膜,清除超高温或超低温时工作失灵的危险,有效防止制动液变质过期,彻底更换旧的制动液。
(1)免费维修方案以及期限? 1、跟踪服务时间:终身; 2、在交客户使用之日起,在正常使用范围内,行驶10000公里内或一年内免费修理(不包括易损件和电器部分),超过一年,只收取零件费; 3、服务到达时间:省内,二十四小时内到达;其它地区,二十四小时内派出人员; 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除,无故障积极预防。
(2)免费后期配件供应价格方式? 1、方式:在所在地技术服务站统一供货,根据用户要求由厂方直接发货; 2、配件只收工本费,不加其他费用。
(3)售后服务方式? 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式,详见底盘《保养手册》。 专用装置部分的维修,可采用电话、传真的联系方式,供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
(4)技术培训方案? 供货方负责在交车给用户使用前,在用户所在地免费培训设备使用人员,主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
(5)我们是外地的,能不能送车? 购车流程规定客户可以在网上订购,签订购车合同。预付定金。在规定时间内送车到客户指定地点,客户验车合格付全款。
(6)到厂自提车时间? 自提时间:周一至周日,08:00 - 19:00(部分自提点工作时间为9:00-18:00,如遇国家法定节假日,则以新闻发布放假时间为准,请大家届时关注)
(7)我们这里有没有销售点?想看车怎么办? 专用车不同于小轿车之类的在全国各地设立销售公司4S店,这是由专用车的特殊性决定的。利用现在发达的商务网络,客户只要来电来函下订单,按照购车流程进行购车,会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求,为每位用户打造高品质、个性化的专用车,欢迎您来实地考察生产实力及产品工艺,我们会为您提供优质的服务!
