护栏清洗车简介
护栏清洗车主要用于护栏清洗和城市道路隔离护栏清洗。也可用于清洗工业排液管道、壁面等、市道路隔离护栏、道路两侧墙体的刷洗。护栏清洗车可加装洒水和高压清洗装置。还可根据用户需要加装高压水泵、水**，适用于冲刷城市小广告和刷洗城市雕塑等。
用途
用于高速公路双侧护栏清洗作业,可以进行路面喷洒、绿化、消防作业。
性能特点
1.双刷互动作业设计，清洗效率高，作业速度快，每小时3-10km。
2.特殊设计装置，使清洗刷与护栏板自动保持恒定距离，确保清洗的质量、效率和安全。
3.高压水流设计，高效节水，每吨水可洗护栏2-5km。
4.独特的刷毛设计，清洗不留死角，不划伤漆面。
5、多种汽车底盘的配套安装，更使客户增加了价位的选择空间。
6、使用安全，节能环保，稳定可靠
公告型号 | CL5090GQXBEV型纯电动护栏清洗车 | 外形尺寸 | 6373,6873X2270X2710 | |
底盘型号 | EQ1090KACEV | 上装容积 | 4方 | |
总质量 | 8995KG | 上装电动机额定功率 | 30KW | |
整备质量 | 7330KG | 上装每小时消耗电量 | 25KWH | |
轴距 | 3800 MM | 建议充电桩功率 | 120KW | |
轮胎 | 8.25R16LT 14PR,9.5R17.5 14PR | 充电时间（建议功率下） | 约1.5小时 | |
轴数 | 2 | 底盘满载续航里程 | 300KM | |
底盘电机**功率 | 145 KW | 电池类别 | 磷酸铁锂蓄电池 | |
电池组额定电压 | 444 V | 电池品牌 | 中航锂电 | |
电池电量 | 144 KWH | 燃料种类 | 纯电动 | |
程力汽车股份有限公司环卫车系列东风纯电动护栏清洗车是我公司自行设计开发、具有自主知识产权、国际**技术水平的新一代护栏清洗、路沿清洗、及喷雾降尘的专用设备。该款护栏清洗车拥有各种护栏清洗的功能，将护栏的顽固附着物由清洗刷清洗感觉，具有绿色环保、功能齐全、设计合理、能耗低、清洗范围广、使用寿命长等特点。
城市道路、隧道、桥梁、等路面护栏的清洁工作
产品性能特点
护栏清洗车详细技术说明：
整车配置
产品性能特点
东风纯电动护栏清洗车，是在标准纯电动二类底盘的基础上，加装冲洗系统、马达，清洗刷，由机械、液压、电器三部分合为一体的专用冲洗作业车。
本车具有**的水路系统，为清洗车工作提供压力水源。其工作原理是：利用水泵产生的水，经喷水架的喷嘴喷出，利用电机马达带动清洗刷，能将护栏的陈旧污渍清洗干净；使用高压喷**还可清洗路标、广告牌、高架路等；喷雾系统具有强大的喷雾降尘、喷撒空气消毒剂及调节空气湿度功能。
高压水泵由永磁同步电机驱动；
本车的高压水泵、喷嘴、高压喷**及关键的液压、电气原件均采用国际**产品，性能优良、工作可靠。
效果描述：
1、为了达到更好的清洗效果，清洗刷采用柱形、双刷头设计，同时完成两次刷洗、三**五次喷洗(根据钢板表面污浊程度，确定喷水次数)。我公司该产品的清洗刷直径是根据刷体转速对刷丝产生的离心应力科学设计的，过长的刷丝将会降低刷丝离心应力，影响清洗效果。刷体长度是根据标准的钢板宽度设计的，当作业时，刷体与钢板的接触面上下有25厘米的行程，过长的刷体由于局部磨损程度不同而造成浪费。
2、为了达到更好的清洗效果，该产品采用了无须添加清洗液的设计方式。因为，任何一种清洗液都是粘滑的，与水混合喷出，瞬间是不会被气化的，因此，会降低刷丝与工作面的摩擦，降低清洗效果，而我们设计的清洗刷刷丝采用多棱聚乙烯超软材料设计制作，不仅不会损坏钢板表面的防腐装饰层，还可以有效地清除不同的污浊物，同时，比起添加清洗液的清洗方式更加环保。
3、为了达到更好的清洗效果，设计工作速度范围广，刷体转速高、范围大，操作者可以根据工作面的污浊程度，更加灵活地掌握工作速度，以便提高工作效率。
1、启动、停机、升降、偏转、作业，全部在驾驶室操作。
2、双滚刷作业，清洗效率高，作业速度快，3-10km/h。
3、液压保护装置、滚刷双侧防护、保持滚刷与护栏板恒定距离，清洗质量稳定
4、高压水流清洗、高效节水，每吨水可洗护栏2-5km。
5、多棱柔性刷丝、高压洗刷:清洗不留死角，无损漆面。
6、高强金属结构:稳定可靠。
7、全部液压驱动，性能稳定，质量可靠。
8、**特制水循环水冷液压油箱，作业时液压油和液压管道不起热，很好保护设备的正常运行。
9、滚刷机构位于整车左侧，操作人员可直接明了的进行操作
10、采用底盘供电上装**电机驱动系统，保证清洗机工作稳定，同时节约能源
11、技术**，设计合理，使用安全，节能环保，工作稳定可靠
底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1) 动力电池布置方式采用后背布置，采用窄托架装配，适应各类专用上装改装需求；
(2) 驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
(3) 整车轻量化设计，**总质量为8995kg；
(4) 搭载144kWh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
（6） 配备大功率上装取电接口，满足各类专用车上装电动化需求。 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。
（7）底盘承载能力强：后双胎、轴距多样化 **爬坡度超20%，适合各种路况作业
（8）上装取电范围广，适合各类环卫车改装
（9）轿车化内饰及舒适性设置，电子化操控
（10）安全可靠：配置中航锂电国内高端电池品牌
（11）增配置：电源总开关，电池加热系统
（12） 整车配置电量大，长时间作业无忧虑
项目 | 参数 | 备注 | ||
车型 | 9T中卡底盘 | / | ||
底盘尺寸（mm） | 6238，6738*2150*2360 | / | ||
轴距（mm） | 3300/3800 | / | ||
前/后悬（mm） | 1123/1815 | / | ||
前/后轮距（mm） | 1760/1630 | / | ||
二类底盘整备质量（kg） | 3900 | / | ||
**总质量（kg） | 8995 | / | ||
**车速（km/h） | 90 | / | ||
续驶里程（km） | 300 | 满载40km/h等速 | ||
充电时间（min） | 30 | 20%-90%soc | ||
0-50km加速性能（s） | ≤12 | 满载 | ||
制动性能 | 制动距离（m） | ≤8.5 | 满载30km/h初速度 | |
平均减速度（m/s2） | ≥6 | |||
制动稳定性 | 不超过3m试验通道 | |||
驻车制动坡度（%） | ≥18 | 满载 | ||
底盘配置表
系统 | 项目 | 配置情况 |
车型 | 9T中卡底盘 | |
车身 | 驾驶室 | 东风凯普特K系列2018款单排驾驶室 |
乘载人数 | 3 | |
电机 | 类型 | 永磁同步 |
额定/峰值功率（kW） | 80/145 | |
额定/峰值扭矩（Nm） | 611/1800 | |
额定/峰值转速（rpm） | 1250/3500 | |
冷却方式 | 水冷 | |
电控 | 集成**器 | 包含MCU、油泵DC/AC、气泵DC/AC、DC/DC、PDU、上装取电接口 |
冷却方式 | 水冷 | |
动力电池 | 电池电量（kWh） | 144.86 |
电芯类型 | 磷酸铁锂 | |
温控系统 | 标配加热带 | |
底盘系统 | 车架幅面尺寸（mm） | 192*65 |
车架宽度（mm） | 800 | |
前板簧 | 8 | |
后板簧 | 10+7 | |
减震器 | 双向筒式减震器 | |
前桥 | 3t工字梁前桥 | |
后桥 | 6.5t冲压焊接整体式后桥 | |
主减速比 | 5.29 | |
轮胎规格 | 8.25R16LT 14PR， 9.5R17.5 14PR | |
方向机类型 | 机械循环球式 | |
方向助力型式 | 电动液压助力 | |
制动型式 | 气制动 | |
功能配置 | 空调 | 单冷空调+PTC暖风 |
安全配置 | ABS | |
其他功能 | 数据采集终端（T-box）；液晶CAN仪表；倒车雷达；定速巡航 |
整车专用参数表
箱体参数 | 箱体厚度 /涂层 | 4.5mm | |
箱体容积 | 4m³ | ||
罐体材质 | Q235碳钢或不锈钢 | ||
上装电机 | 类型 | 永磁同步电机 | |
冷却方式 | 水冷 | ||
专用性能参数 | 驱动方式 | 永磁同步电机驱动，可根据需要实时调速，取力操作与底盘行驶系统无任何关联，用车体验感**。 | ||
水箱容积( m3 ) | 4 | |||
护栏清洗高度(mm) | 300-2000 | |||
高压清洗作业速度(km/h) | 3-10 | |||
**清洗能力(m/h) | 10000 | |||
卷盘（m） | 20 | |||
作业时间（h） | 0.5-2 | |||
作业噪声(db) | < 88 符合GB7258规定 | |||
高压水泵 | 喷水形式 | 高压雾状 | ||
主要元件组成 | 高压泵、水过滤器、管路、不锈钢喷架、高压喷嘴等 | |||
高压水泵 | 宏业 | |||
液压马达 | 三洋 | |||
安装位置 | 高压 | 驾驶室前置喷水架、卷盘，护栏清洗机上下， | ||
清洗刷 | 整车中部左侧 | |||
**型式 | 电子**，一键操作 | |||
整车技术参数 | ||||
产品** | 程力牌 | 公告批次 | 344 | |
产品名称 | 纯电动护栏清洗车 | 产品型号 | CL5090GQXBEV | |
总质量(Kg) | 8995 | 整备质量(Kg) | 7330 | |
额定载质量(Kg) | 1470 | 外形尺寸(mm) | 6373,6873x2270x2710 | |
接近角/离去角(°) | 21/17 | 前悬/后悬(mm) | 1123/1950 | |
轴荷(Kg) | 3000/5995 | **车速(Km/h) | 90 | |
备注 | BS型号:CM4XL-4S/4M;ABS生产企业:广州瑞立科密汽车电子股份有限公司;储能装置种类:磷酸铁锂蓄电池;储能装置生产企业:江西星盈科技有限公司,中航锂电科技有限公司;侧后防护情况:后下部防护钢材料Q235,侧防护装置采用铝合金,采用螺栓连接,后下部防护采用螺栓加焊接连接,断面尺寸为120×60mm,离地面高度440mm;专用功能及装置:车身侧面装有护栏清洗装置,用于道路护栏清洗作业;其他说明:电机的额定/峰值功率分别为:80kW/145kW,长度/轴距对应关系(mm):6373/3300,6873/3800; | |||
底盘技术参数 | ||||
底盘型号 | EQ1090KACEV | 底盘品牌 | 东风牌 | |
生产企业 | 东风汽车股份有限公司 | 生产地址 | 湖北省襄阳市 | |
轴数 | 2 | 轮胎数 | 6 | |
轴距 | 3300,3800 | |||
轮胎规格 | 8.25R16LT 14PR,9.5R17.5 14PR | |||
钢板弹簧片数 | 8/10+7 | |||
前轮距(mm) | 1760 | 后轮距(mm) | 1630 | |
燃料种类 | 纯电动 | 排放依据标准 | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) | |
TZ290XSZ | 成都中车电机有限公司 | 0 | 145 | |

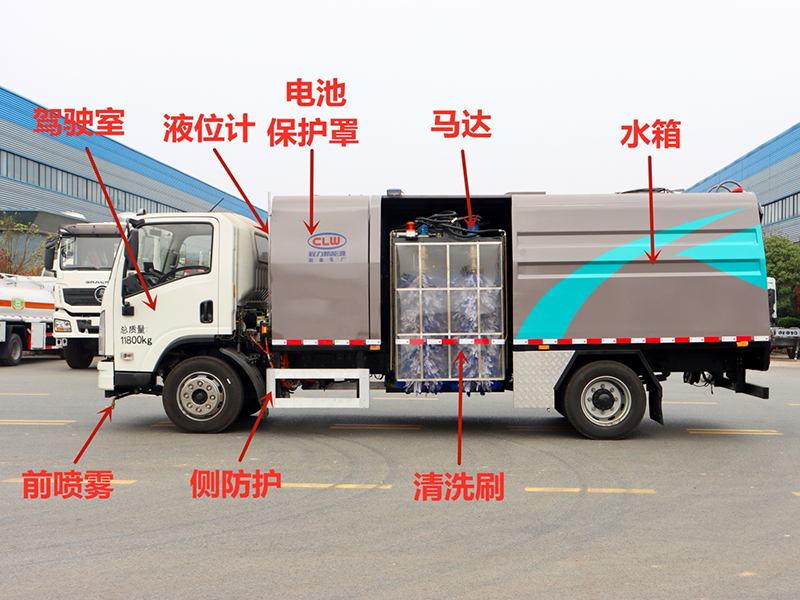

整车基本结构分解

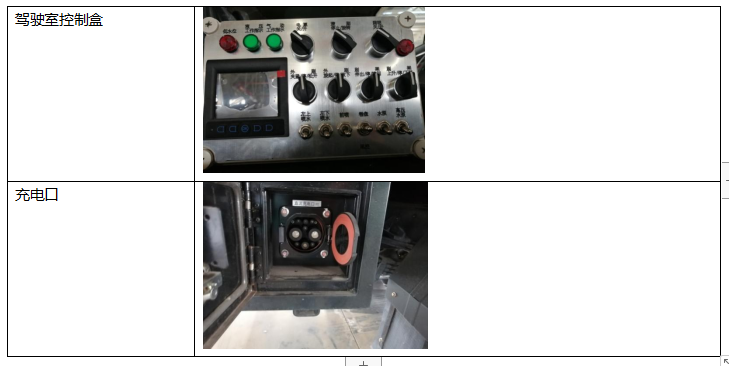

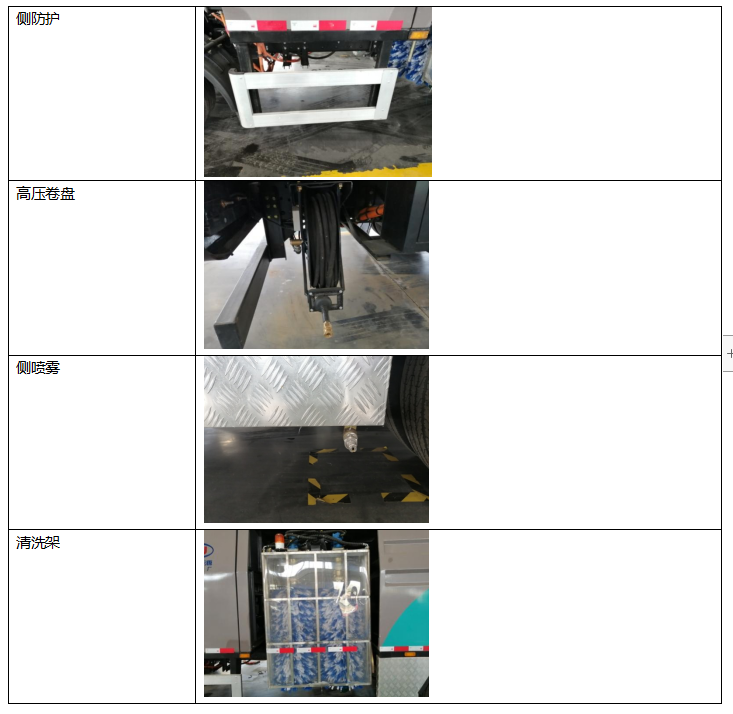

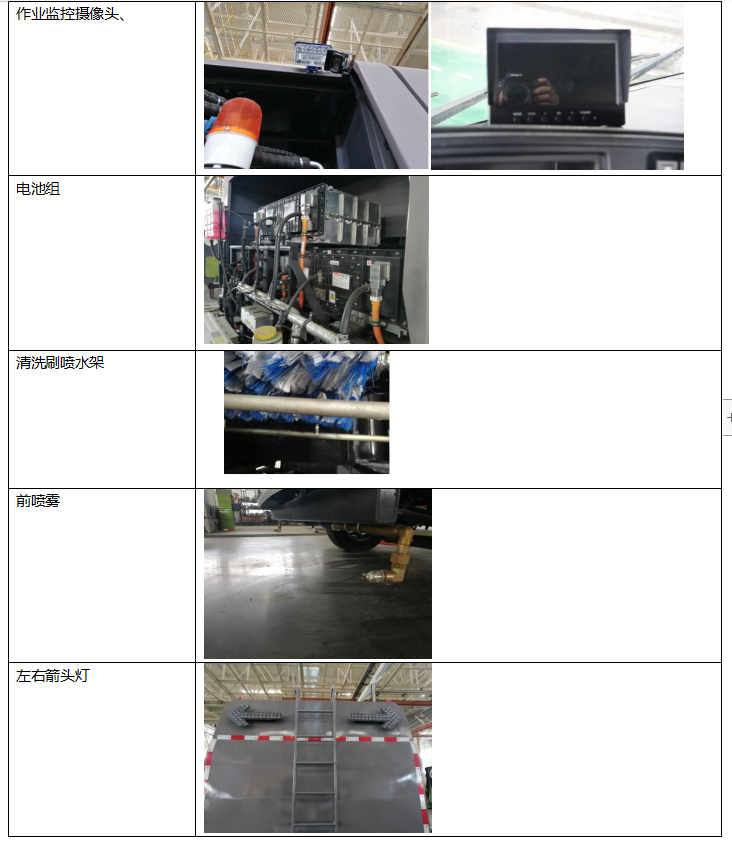

整车配件图解
（1）汽车底盘和配套泵的维护保养按相应的使用说明书进行。
（2）车辆使用前应按汽车使用说明书的要求进行磨合。
（3）润滑系统保养：车辆每行驶5000km－10000km时就需清洗保养一次，在遇到发动机噪音过大，加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物，这样可以避免机油高温下的氧化稠化，能有效的减少发动机部件的磨损，从而延长发动机寿命，提高发动机动力。
（4）冷却系统保养：车辆在冬夏换季时应清洗保养一次，希望您正常行驶中每6个月至8个月清洗保养一次，或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（5）燃油系统保养：车辆每行驶800km-1000km时需清洗保养1次，或当你发觉引擎喘抖，迟滞和加速不良，冒黑烟，无力、费油时清洗保养1次。要清除系统内部的胶质和积碳，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（6）变速箱保养：车辆每行驶800km－1000km时清洗保养一次，或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物，恢复密封垫和O型圈的弹性，使变速箱换档平顺，提高动力输出，彻底更换旧的自动变速箱油。
（7）动力转向系统保养：车辆每行驶1000km－2000km清洗需保养一次，或遇转向困难系统渗漏，更换动力转向机配件后，也须清洗保养一次。清除系统中有害的油泥、漆膜，清除低温时的转向困难，制止并预防动力转向液的渗漏，清除转向噪音，彻底更换旧的制动转向液。
（8）制动系统保养：车辆每行驶800km清洗保养一次，或遇ABS反应过早，过慢时清洗保养一次。清除系统中有害的油泥漆膜，清除超高温或超低温时工作失灵的危险，有效防止制动液变质过期，彻底更换旧的制动液。
（1）免费维修方案以及期限？ 1、跟踪服务时间：终身； 2、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费； 3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员； 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除，无故障积极预防。
（2）免费后期配件供应价格方式？ 1、方式：在所在地技术服务站统一供货,根据用户要求由厂方直接发货； 2、配件只收工本费,不加其他费用。
（3）售后服务方式？ 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式，详见底盘《保养手册》。 专用装置部分的维修，可采用电话、传真的联系方式，供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
（4）技术培训方案？ 供货方负责在交车给用户使用前，在用户所在地免费培训设备使用人员，主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
（5）我们是外地的，能不能送车？ 购车流程规定客户可以在网上订购，签订购车合同。预付定金。在规定时间内送车到客户指定地点，客户验车合格付全款。
（6）到厂自提车时间？ 自提时间：周一至周日，08:00 － 19:00（部分自提点工作时间为9:00-18:00，如遇国家法定节假日，则以新闻发布放假时间为准，请大家届时关注）
（7）我们这里有没有销售点？想看车怎么办？ 专用车不同于小轿车之类的在全国各地设立销售公司4S店，这是由专用车的特殊性决定的。利用现在发达的商务网络，客户只要来电来函下订单，按照购车流程进行购车，会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求，为每位用户打造高品质、个性化的专用车，欢迎您来实地考察生产实力及产品工艺，我们会为您提供优质的服务！
